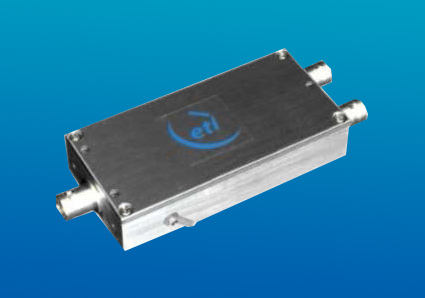

COM02L1A-2271 2路L-Band有源合路
COM02L1A-2271
2路L-Band有源合路
概述：
COM02L1A-2271型2路L-Band有源合路器具有單位增益，平坦的頻率響應曲線，直流與10M信號在所有端口導通。該合路器需要由外置8-18V直流偏置電源供電。
該型合路器有多種連接器，可根據客戶需求進行選擇。
特性圖：
技術指標：
|
COM02L1A-2254 |
S5S5 |
N5N5 |
B5B5 |
B7B7 |
F7F7 |
|
|
頻率范圍 (MHz) |
850-2150 |
850-2150 |
850-2150 |
850-2150 |
850-2150 |
|
|
連接器 |
50Ω SMA |
50Ω N-Type |
50Ω BNC |
75Ω BNC |
75Ω F-Type |
|
|
1dB壓縮點 |
typ |
12 dBm typ |
12 dBm typ |
12 dBm typ |
12 dBm typ |
12 dBm typ |
|
min |
10 dBm min |
10 dBm min |
10 dBm min |
10 dBm min |
10 dBm min |
|
|
三階交調 |
21 |
21 |
21 |
21 |
21 |
|
|
噪聲因數(dB) |
13 |
13 |
13 |
13 |
13 |
|
|
增益 |
0 ±0.50 dB |
0 ±0.50 dB |
0 ±0.6 dB |
0 ±0.75 dB |
0 ±0.75 dB |
|
|
平坦度 |
± 0.4 dB |
± 0.4 dB |
± 0.6 dB |
± 1.0 dB |
± 1.0 dB |
|
|
輸入回波損耗 |
20 dB typ |
20 dB typ |
18 dB typ |
12 dB typ |
12 dB typ |
|
|
14 dB min |
14 dB min |
12 dB min |
8 dB min |
8 dB min |
||
|
輸出回波損耗 |
20 dB typ |
20 dB typ |
18 dB typ |
14 dB typ |
14 dB typ |
|
|
15 dB min |
15 dB min |
12 dB min |
8 dB min |
8 dB min |
||
|
環境參數 |
|
最大工作參數 |
||
|
溫度 |
0?C to 45?C |
|
射頻輸入功率 |
+20dBm |
|
儲存溫度 |
-20?C to 75?C |
|
直流電壓 |
35V （任意端口） |
|
使用地點 |
室內 |
|
直流電流 |
2A （任意端口總電流） |
|
濕度 |
85% （無凝結） |
|
注：請勿使設備運行時超過最大參數，以免對設備造成損壞！ |
|
|
海拔高度 |
3050m |
|
||
|
外觀參數 |
|
|
尺寸（長x寬x高）mm |
98.1 x 50.4 x 18.8 |
