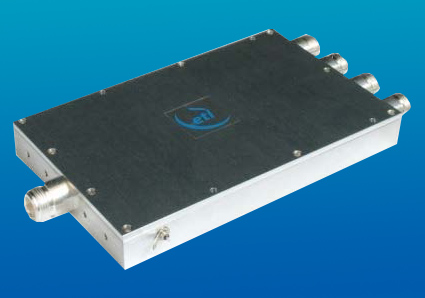

COM04L1A-2252 4路L波段有源合路器
概述：
COM04L1A-2252 是一款帶有單位增益的4路L波段有源合路器。10MHz參考信號和直流供電僅在端口1導通，功分器需要8-24V直流供電。

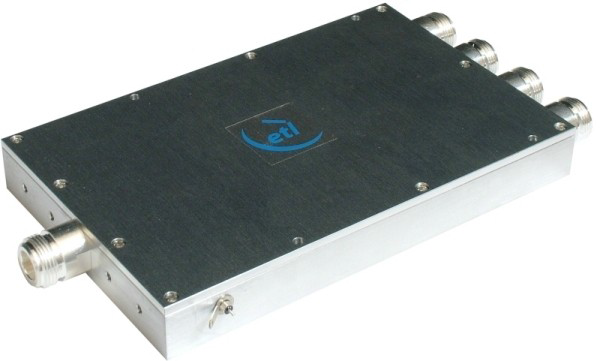

特性圖：
技術指標
|
COM04L1A-2252 |
S5S5 |
N5N5 |
B5B5 |
B7B7 |
F7F7 |
|
頻率范圍 |
850-2150MHz |
850-2150MHz |
850-2150MHz |
850-2150MHz |
850-2150MHz |
|
RF接口 |
50Ω SMA |
50Ω N型 |
50Ω BNC |
75Ω BNC |
75Ω F型 |
|
增益 |
0 ± 1.0 dB |
0 ± 1.0 dB |
0 ± 1.2 dB |
0 ± 1.5 dB |
0 ± 1.5 dB |
|
平坦度 |
0 ± 0.8 |
0 ± 0.8 |
0 ± 1.0 |
0 ± 1.8 |
0 ± 1.8 |
|
輸入回波損耗 |
18 dB 典型 |
18 dB 典型 |
16 dB 典型 |
12 dB 典型 |
12 dB 典型 |
|
14 dB 最小 |
14 dB 最小 |
12 dB 最小 |
8 dB 最小 |
8 dB 最小 |
|
|
輸出回波損耗 |
16 dB 典型 |
16 dB 典型 |
14 dB 典型 |
10 dB 典型 |
10 dB 典型 |
|
12 dB 最小 |
12 dB 最小 |
10 dB 最小 |
8 dB 最小 |
8 dB 最小 |
|
|
1 dB 壓縮點 |
15dBm 典型 |
15dBm 典型 |
15dBm 典型 |
15dBm 典型 |
15dBm 典型 |
|
12dBm 最小 |
12dBm 最小 |
12dBm 最小 |
12dBm 最小 |
12dBm 最小 |
|
|
三階交調 |
24dBm |
24dBm |
24dBm |
24dBm |
24dBm |
|
噪聲系數 |
14dB |
14dB |
14dB |
14dB |
14dB |
|
環境 |
|
最大運行參數 |
||
|
工作溫度 |
0?C to 45?C |
|
最大輸入功率 |
+21 dBm (125mW) |
|
儲存溫度 |
-20?C to +75?C |
|
額定直流電壓 |
35V （任意射頻接口） |
|
使用地點 |
僅室內 |
|
額定直流電流 |
500mA 最大 |
|
濕度 |
85% 無凝結 |
|
直流耗電 |
80mA典型， 100mA最大 |
|
海拔 |
3050米 |
|
注：請勿使設備運行時超過最大參數，以免對設備造成損壞！ |
|
|
外觀參數 |
|
|
尺寸（長x寬x高）mm |
150.64x96.4x18.8 |
