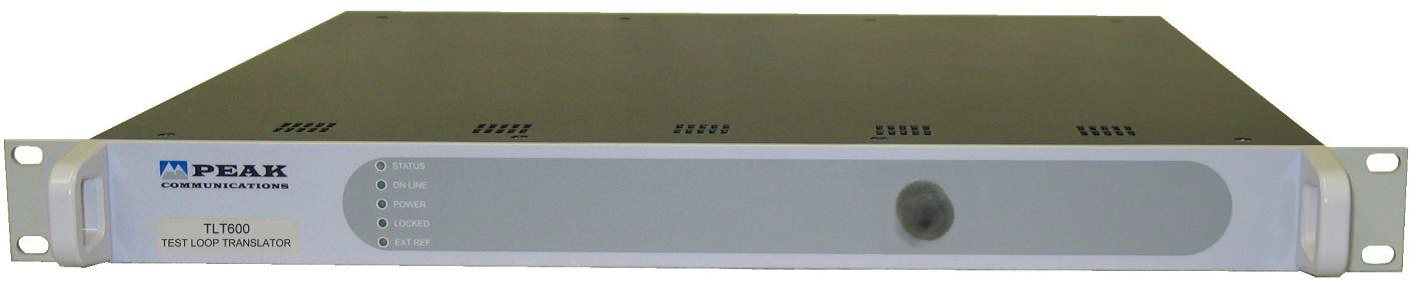

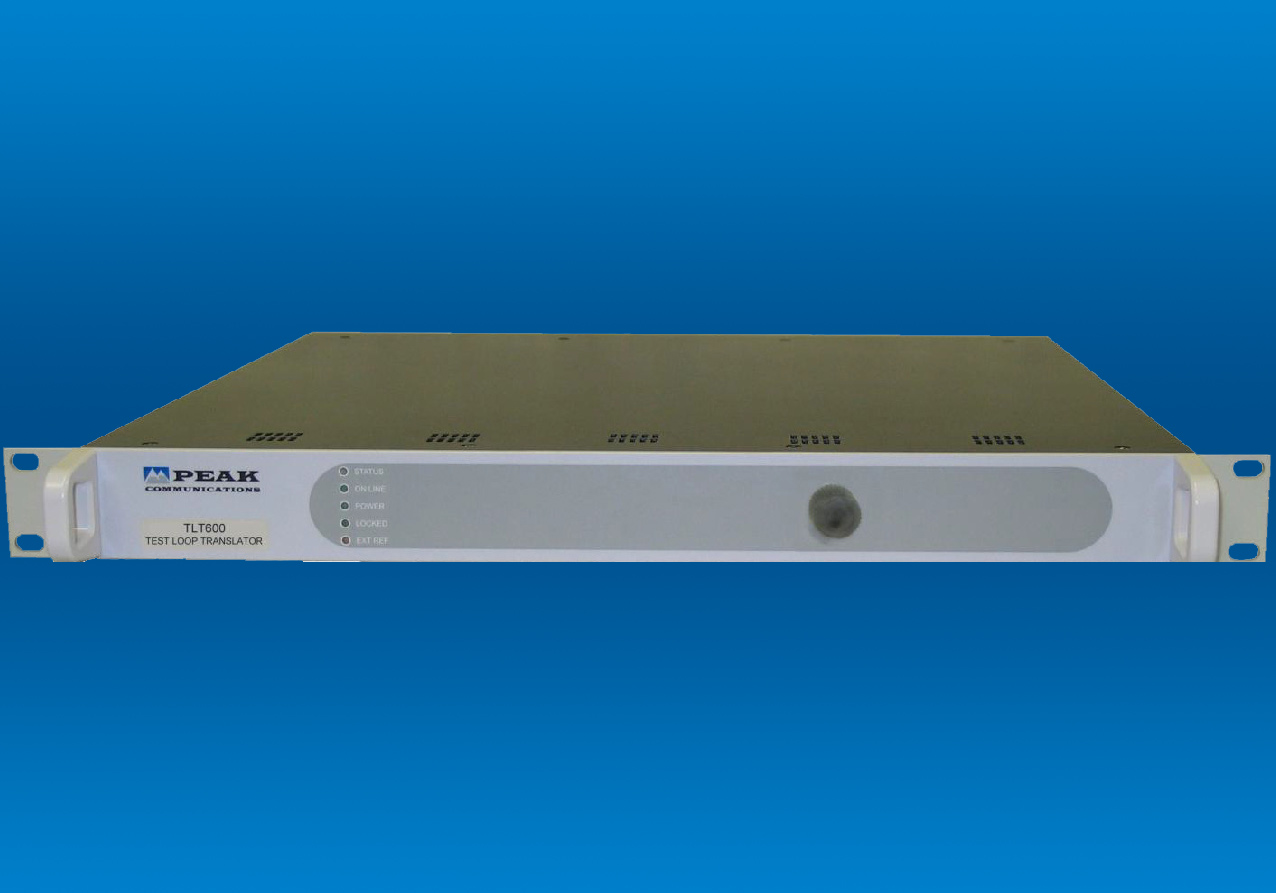

TLT（Ka）系列 Ka波段衛星模擬轉發器
TLT（Ka）系列設備的作用是將接收到的信號樣本轉換到用于進行監測和分析的頻率。在0-30dB可選范圍內，可變衰減器控制與監控系統可用來平衡輸入功率。該設備包括一個RF電路模塊，集成了一個單一的混頻器和一塊控制電路板對系統進行監控，并為本振提供穩定的參考信號源。
TLT（Ka）系列設備的作用是將接收到的信號樣本轉換到用于進行監測和分析的頻率。在0-30dB可選范圍內，可變衰減器控制與監控系統可用來平衡輸入功率。該設備包括一個RF電路模塊，集成了一個單一的混頻器和一塊控制電路板對系統進行監控，并為本振提供穩定的參考信號源。
TLT（Ka）系列
Ka波段衛星模擬轉發器
衛星模擬轉發器產品
衛星模擬轉發器用于對信號由一個頻率向另一個頻率的轉換，已達到測試目的。轉發器中沒有濾波器，因此該設備的輸出是變頻后的混合信號，混合信號經濾波后仍可用于正常的信號傳輸。
TLT（Ka）系列設備的作用是將接收到的信號樣本轉換到用于進行監測和分析的頻率。在0-30dB可選范圍內，可變衰減器控制與監控系統可用來平衡輸入功率。該設備包括一個RF電路模塊，集成了一個單一的混頻器和一塊控制電路板對系統進行監控，并為本振提供穩定的參考信號源。
?
TLT(A)系列-典型技術指標
|
型號 |
輸入頻率 |
輸出頻率 |
|
TLT2750 |
Ka波段 (27.5-28.6GHz) |
L波段(950-2050MHz) |
|
TLT2800 |
Ka波段 (28.0-29.5GHz) |
L波段(950-2450MHz) |
|
TLT2900 |
Ka波段 (29.0-30.0GHz) |
L波段(950-1950MHz) |
|
TLT2960 |
Ka波段 (29.6-30.2GHz) |
L波段(950-1550MHz) |
|
TLT3000 |
Ka波段 (30.0-31.0GHz) |
L波段(950-1950MHz) |
|
TLT3100 |
全Ka波段 (27.5-31.0GHz) |
Ka波段(17.7-21.2GHz) |
?
技術參數
|
手動衰減器 |
? |
? |
? |
規格 |
? |
|
衰減范圍： |
30dB |
? |
? |
長*寬*高 |
400mm*19”*1.75” |
|
控制: |
前面板控制 |
? |
? |
重量： |
4.5kg |
|
輸入 |
? |
? |
? |
控制系統接口 |
? |
|
連接器： |
K型（2.92mm可選） |
? |
? |
報警： |
電源異常，本振失鎖 |
|
回波損耗： |
>18dB |
? |
? |
控制： |
靜音輸入（可選） |
|
1dB壓縮點： |
+15 dBm |
? |
? |
連接器： |
標準15針D型連接器 |
|
輸出： |
? |
? |
? |
環境 |
? |
|
連接器： |
SMA 50，N（可選）,K(可選) |
? |
? |
工作溫度： |
0°C to +50°C |
|
傳輸特性 |
? |
? |
? |
電磁兼容性： |
EN 55022 part B & EN 50082-1 |
|
變頻損耗： |
20dB±2dB@0dB衰減 |
? |
? |
安全性： |
EN 60950 |
|
射頻性能 |
? |
? |
? |
電源 |
? |
|
本振相位噪聲： |
75dBc/Hz @ 100Hz |
? |
? |
交流： |
220V/50Hz |
|
? |
? |
? |
? |
功率： |
30W最大 |
|
射頻靜音（可選） |
? |
? |
? |
? |
? |
|
激活： |
前面板開關 后面板獨立控制輸入（可選） |
? |
? |
選件： |
|
|
隔離度： |
60dB最小 |
? |
? |
（1）?? 手動0-30dBL波段衰減器 （2）?? 手動0-30dB超高頻衰減器 （3）?? N型輸入連接器（f） （4）?? N型輸出連接器（f） （5）?? 外參考10MHz輸入 （6）?? 前面板射頻靜音 （7）?? 后面板靜音輸入控制 |
|
|
? |
? |
||||
|
外部參考輸入（可選） |
? |
||||
|
頻率： |
10MHz（5MHz可工廠預置） |
||||
|
電平： |
0dBm ±3dB |
||||
|
連接器： |
BNC |
||||
?
