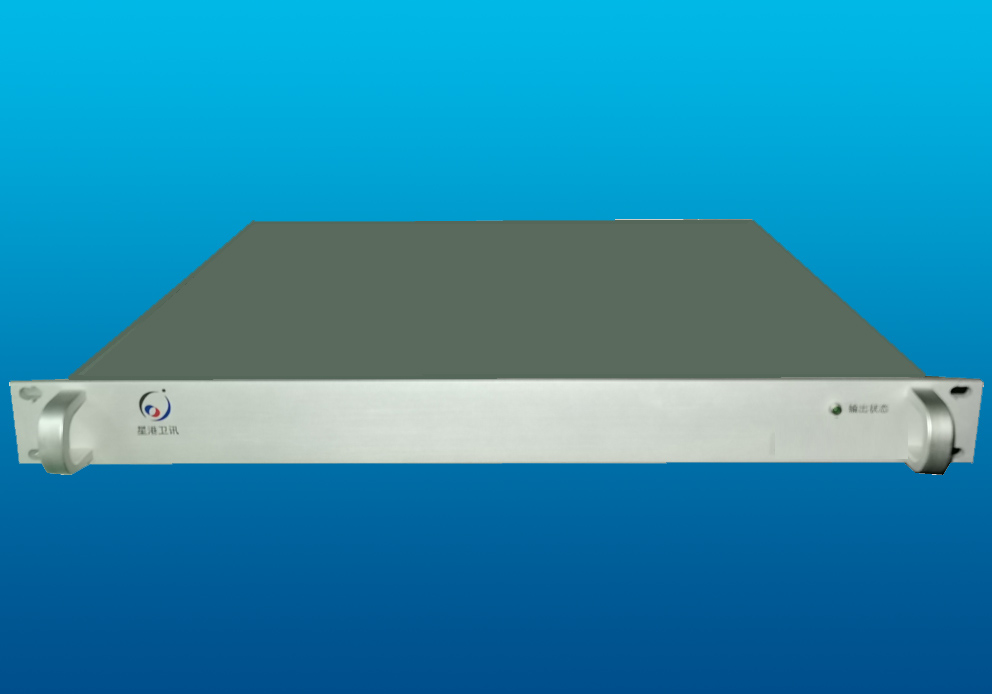

SatLT-1750U-W-Ku波段衛星模擬轉發器
SatLT-1750U-W是北京星港衛訊科技發展有限公司自主研發的一款室外型Ku波段衛星模擬轉發器，用于在地面測試系統中模擬空間軌道上的衛星轉發器，天線接收來自衛星地面站發射端的上行射頻信號，經處理后變成衛星地面站可接收的下行射頻信號，通過天線發送給衛星地球站的接收端，完成衛星轉發器的功能。
SatLT-1750U-W具有內置高穩定參考時鐘，頻譜性能優良，具有相位噪聲低、輸出穩定、抗干擾能力能力強的優點。
SatLT-1750U-W衛星模擬轉發器被設計成室外安裝設備，用戶可可通過具有優異的耐高低溫以及防水性能，可靈活安裝于微波暗室、鐵塔、樓頂甚至是移動平臺進行衛星轉發器的模擬。
SatLT-1750U-W是北京星港衛訊科技發展有限公司自主研發的一款室外型Ku波段衛星模擬轉發器，用于在地面測試系統中模擬空間軌道上的衛星轉發器，天線接收來自衛星地面站發射端的上行射頻信號，經處理后變成衛星地面站可接收的下行射頻信號，通過天線發送給衛星地球站的接收端，完成衛星轉發器的功能。
SatLT-1750U-W具有內置高穩定參考時鐘，頻譜性能優良，具有相位噪聲低、輸出穩定、抗干擾能力能力強的優點。
SatLT-1750U-W衛星模擬轉發器被設計成室外安裝設備，用戶可可通過具有優異的耐高低溫以及防水性能，可靈活安裝于微波暗室、鐵塔、樓頂甚至是移動平臺進行衛星轉發器的模擬。
SatLT-1750U-W是北京星港衛訊科技發展有限公司自主研發的一款室外型Ku波段衛星模擬轉發器，用于在地面測試系統中模擬空間軌道上的衛星轉發器，天線接收來自衛星地面站發射端的上行射頻信號，經處理后變成衛星地面站可接收的下行射頻信號，通過天線發送給衛星地球站的接收端，完成衛星轉發器的功能。
SatLT-1750U-W具有內置高穩定參考時鐘，頻譜性能優良，具有相位噪聲低、輸出穩定、抗干擾能力能力強的優點。
SatLT-1750U-W衛星模擬轉發器被設計成室外安裝設備，用戶可可通過具有優異的耐高低溫以及防水性能，可靈活安裝于微波暗室、鐵塔、樓頂甚至是移動平臺進行衛星轉發器的模擬|
技術指標 |
值 |
|
接收頻率 |
14.00GHz – 14.50GHz |
|
最大接收功率 |
15dBm（不損壞） |
|
輸入回波損耗 |
＞18dB |
|
可調衰減范圍 |
30dB @1dB 步進（60dB范圍可選） |
|
發射頻率 |
12.25GHz – 12.75GHz |
|
發射功率 |
取決于RF固態功放功率 |
|
輸出回波損耗 |
15dB |
|
轉發器天線尺寸 |
0.33m等效 |
|
轉發器本振 |
1750MHz（與標準Ku波段衛星轉發器同） |
|
變頻增益 |
20dB@ |
|
增益穩定度 |
0.5dB |
|
內部參考時鐘 |
10MHz正弦波 |
|
本振相位噪聲 |
-70dBc/Hz@100Hz -80dBc/Hz@1kHz -90dBc/Hz@10kHz -100dBc/Hz@100kHz -110dBc/Hz@1MHz |
|
控制方式 |
RS485或RS232串口控制 |
|
RF mute |
支持 |
|
供電 |
24V直流供電或220V交流供電 |
|
功耗 |
取決于RF固態功放功率 |
|
工作溫度 |
-40℃至﹢70℃ |
|
工作濕度 |
0 – 100% |
